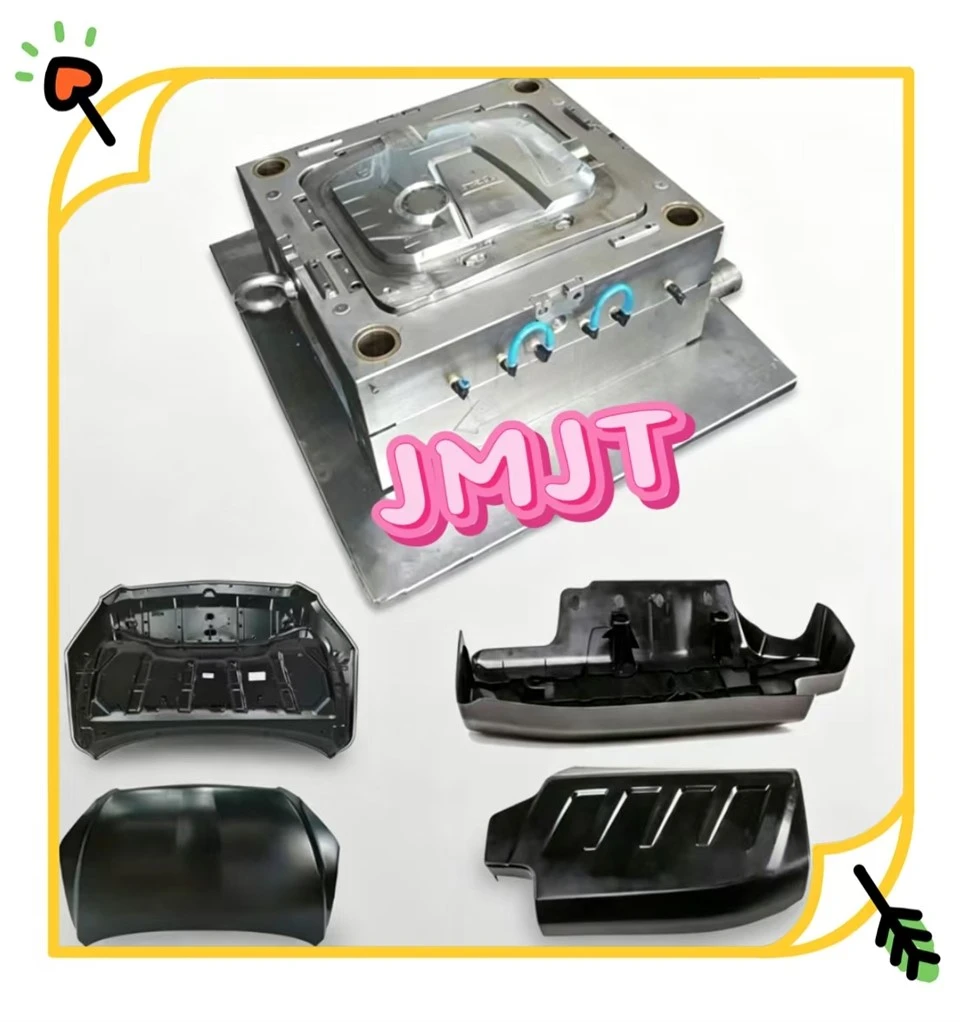

Forma wtryskowa do maski silnika samochodowego

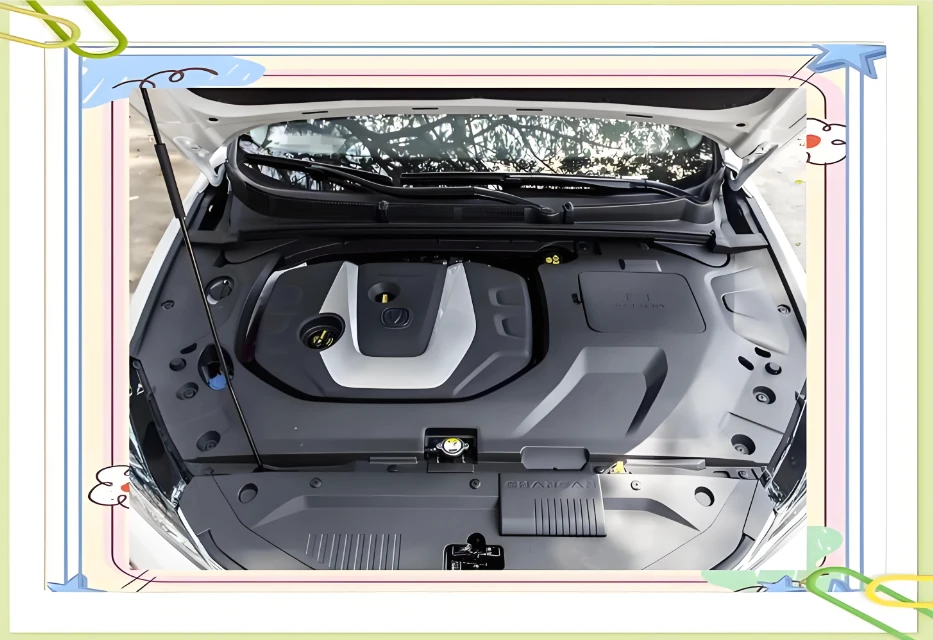

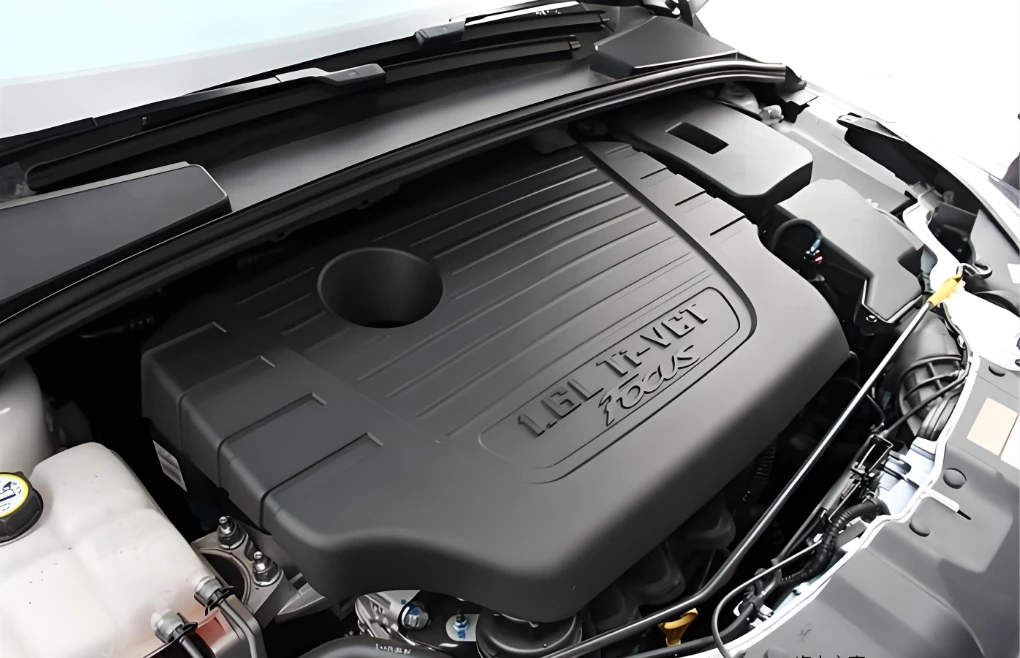

Forma wtryskowa maski silnika samochodu jest specjalistyczną, precyzyjną formą stosowaną do masowej produkcji zewnętrznej osłony/wewnętrznej osłony silnika samochodowego. Rdzeń tej formy polega na formowaniu-wtrysku materiałów termoplastycznych pod wysokim ciśnieniem (takie jak PA6+GF, PP-T20), spełniające wymagania-motoryzacyjne, takie jak dokładność wymiarowa ± 0,2 mm, powierzchnia-klasy A i odporność na wysokie-temperatury od -40 do 140 stopni.



I. Ogólny projekt formy

1. Układ wnęki

Rozwiązanie standardowe:Jedna forma z jednym gniazdem (w przypadku dużych produktów o złożonej strukturze i wielu wymaganiach dotyczących-wyciągania rdzenia).

Małe okładki:Jedna forma z dwoma gniazdami (układ zrównoważony).



2. Projekt powierzchni podziału

Zasada:Wybierz największy kontur produktu, biorąc pod uwagę rozformowanie, wentylację i przetwarzalność.

Wspólne dla pokryw silnika:Płaskie rozstanie w najniższym punkcie, połączone z miejscowym przekłuciem lub leczeniem łącznikowym w przypadku różnic wzrostu.



3. Części formierskie (rdzeń / wnęka)

Przybory:Powszechnie stosowane do wnęk i rdzeni są P20, 718H i 2738 (wstępnie-utwardzone HRC32~38); w przypadku suwaków i rdzeni nachylonych stosuje się SKD61 i H13 (hartowane HRC50 ~ 54).

Struktura:Złożone obszary są modułowe (w celu ułatwienia przetwarzania, konserwacji i wentylacji); zapewniają jednolitą grubość ścianki i zrównoważone chłodzenie.





II. Kluczowy projekt systemu

1. System nalewania (głównie gorący kanał)

Typ:Wtrysk z wieloma-punktami gorącokanałowymi i zimnymi kanałami (5 do 8 bramek bocznych/bramek punktowych).

Funkcjonować:Zrównoważ wypełnienie dużych płaskich powierzchni, zapobiegaj zwarciom, redukuj linie spawów i obniżaj naprężenia wewnętrzne.

Projekt:Wybór bramki na-niewidocznych powierzchniach i w obszarach o grubości ścian; wyposażone w zimne studnie na ślimaki; Regulacja temperatury gorącego kanału jest precyzyjna (± 1 stopień).



2. Wyciąganie i rozformowywanie rdzenia bocznego-

·Zatrzaskowe-dopasowanie / blokowanie:Skośny sworzeń rdzenia (skośny kołek wypychający) (kąt 3 stopnie ~ 8 stopni).

· Otwór boczny / Wgłębienie boczne:Ukośny suwak z kołkiem prowadzącym / Wygięty suwak z kołkiem (blok-odporny na zużycie, hartowana powierzchnia prowadząca).

· Wyrzut:Kombinacja sworznia wypychacza + rurki wypychacza + bloku wypychacza; wyposażony we wstępne-resetowanie i strukturę zapobiegającą-białym znakom.



3. Układ kontroli temperatury (chłodzenia).

· Konformalne kanały chłodzące (8~12mm od powierzchni wnęki), średnica 8~12mm, różnica temperatur pomiędzy wlotem i wylotem Mniej niż lub równa 2 stopnie.

·Zamiar:Jednolite chłodzenie, skrócenie cyklu (45 ~ 60 s), zmniejszenie odkształceń wypaczeń.



4. Wskazówki i wydech

·Przewodnik:4 zestawy kołków prowadzących i tulei + pozycjonowanie powierzchni stożkowej (dokładność zamknięcia formy ± 0,02 mm).

·Wentylacja:Rowki odpowietrzające na powierzchni podziału (głębokość 0,02~0,05mm) + odpowietrzanie poprzez szczelinę pomiędzy wkładkami a kołkami wypychaczy; Wkładki wylotowe są umieszczone na końcu w obszarze uwięzionego powietrza.





III. Kluczowe punkty projektowania i produkcji

1. Analiza przepływu formy:Sprawdź napełnianie, utrzymywanie ciśnienia, chłodzenie, wypaczenie oraz optymalizuj bramę i proces.

2. Przetwarzanie:Frezowanie-z dużą prędkością (HSK-E63), elektroerozja lustrzana, wiercenie głębokich otworów; polerowanie powierzchni Ra Mniejsze lub równe 0,8 μm.

3. Próba formy:Skoncentruj się na sprawdzeniu wypełnienia, wypaczenia,-gładkości rozciągania rdzenia i wad wyglądu.

4. Forma Taizhou Huangyan JiutaiCo., Ltd. specjalizuje się w formach do pokryw silników samochodowych, wykorzystujących gorące kanały, mocne chłodzenie i modułowe-ciąganie rdzenia, odpowiednich do materiałów PP/PA+GF, spełniających wymagania miliona cykli formowania i lekkości w przypadku nowych pojazdów energetycznych.
