Forma panelu ściennego łazienki SMC

Formy do paneli ściennych SMC są podstawowym narzędziem do masowej produkcji przemysłowej paneli ściennych SMC. Umożliwiają precyzyjne utwardzanie i kształtowanie materiałów SMC dzięki technologii formowania tłocznego w-temperaturze i pod wysokim{2}}ciśnieniem. Racjonalność projektu konstrukcyjnego, zgodność materiałów i zaawansowanie procesów produkcyjnych bezpośrednio determinują stabilność jakości, wydajność produkcji i ogólny poziom kontroli kosztów produktów z paneli ściennych.



I. Precyzyjny projekt struktury formy



Projekt konstrukcji formy musi uwzględniać integralność procesu formowania, płynność wyjmowania z formy i stabilność produkcji. Składa się głównie z sześciu skoordynowanych modułów:



1. Układ wnęki:Na podstawie specyfikacji panelu ściennego, klas dokładności i skali produkcji masowej określ liczbę i rozmieszczenie wnęk, aby zapewnić równomierne wypełnienie materiałem.



2. Projekt powierzchni podziału:Zrównoważ trudność obróbki formy i jakość powierzchni panelu ściennego i unikaj defektów, takich jak przelewy i zadziory.



3. Produkcja i wydech:Precyzyjnie zaplanuj powierzchnię tkaniny i parametry szczeliny wylotowej, aby zredukować defekty formacyjne, takie jak dziury powietrzne i linie spawów.



4. System wyrzutników:Dopasuj typ konstrukcji panelu ściennego, aby wybrać metodę wyrzucania, i połącz go z mechanizmem ciągnącym z ukośnym kołkiem prowadzącym-, aby zapobiec uszkodzeniu formy podczas wyjmowania z formy.



5. System kontroli temperatury:Przyjmuje rozproszoną konstrukcję kontroli temperatury rowka, aby zapewnić pełne utwardzanie materiałów i stabilne wymiary.



6. Pozycjonowanie i prowadzenie:Skonfigurowano-precyzyjne sworznie ustalające i tuleje prowadzące, z luzem powierzchniowym mniejszym lub równym 0,05 mm, co zapewnia precyzyjne ustawienie podczas otwierania i zamykania formy.



Moduł struktury rdzenia	Kluczowe parametry techniczne	specyfikacja parametrów
Struktura zorientowana- na pozycjonowanie	Luz profilu jest mniejszy lub równy 0,05 mm; Kołek ustalający ma średnicę Φ10/12 mm; Długość prowadząca i blokująca jest większa lub równa 40 mm	Należy zapewnić dokładne ustawienie form otwierających i zamykających oraz unikać odchyleń w wymiarach paneli ściennych.
system kontroli temperatury	Zakres regulacji temperatury: 125 - 145 stopni; Dokładność: ±1 stopień; Rozproszone rowki	Dostosuj się do wymagań utwardzania materiałów SMC i zapewnij równomierne utwardzanie.
układ powietrza wywiewanego	Szerokość rowka wydechowego wynosi od 0,2 do 0,5 mm, a głębokość od 0,03 do 0,08 mm; rozstaw wynosi 200 do 300 mm.	Skutecznie usuwaj formowany gaz i redukuj wady formy
Struktura jamy i żeber	Podłoże ma długość 2500 mm; odległość pomiędzy dwoma prętami zbrojeniowymi od krawędzi wynosi 100 do 200 mm; wysokość prętów zbrojeniowych jest stopniowana.	Dostosuj się do standardowych rozmiarów paneli ściennych i zwiększ wytrzymałość konstrukcyjną produktu
Wypchnij-system	Rozstaw popychaczy wynosi 150 do 250 mm; żywotność sprężyn jest większa lub równa 500 000 razy.	Unikaj uszkodzeń pleśni i zapewnij stabilność procesu wyrzucania





II. Wybór-wydajnych materiałów na formy

Materiały na formy muszą spełniać wymagania dotyczące odporności na zużycie,-wysokiej temperatury, zmęczenia cieplnego i dokładności obróbki. Dzielą się głównie na dwie kategorie: materiały bazowe i materiały do ​​obróbki powierzchni.

1. Wybór materiału bazowego:Stal P20 nadaje się do produkcji średnioseryjnej i form precyzyjnych; Stal 718 ma doskonałe, wszechstronne właściwości mechaniczne i nadaje się do zastosowań w formach-o wysokiej precyzji; Stal H13 ma wyjątkową wytrzymałość termiczną i odporność na zmęczenie, dzięki czemu nadaje się do scenariuszy produkcji na dużą-skalę i-wysokie obciążenia.

2. Obróbka powierzchniowa:Chromowanie może zwiększyć twardość i gładkość wnęki formy, podczas gdy azotowanie poprawia odporność na korozję, skutecznie przedłużając żywotność formy.





III. Standaryzowany proces produkcji form

Produkcja form odbywa się według ustandaryzowanego procesu „projektowania - przetwarzania - obróbki cieplnej - obróbki powierzchni - montażu i debugowania”, ze ścisłą kontrolą wskaźników precyzji na wszystkich etapach.



1. Etap projektowania:Zintegruj parametry produktów paneli ściennych z wydajnością maszyny formierskiej, aby ukończyć projekt konstrukcyjny i optymalizację symulacji.

2. Etap przetwarzania:Do przetwarzania wykorzystuje się-precyzyjny sprzęt, a najważniejsze wymiary są kontrolowane na poziomie mikrometru.

3. Etap obróbki cieplnej:Stal H13 jest hartowana i odpuszczana do 42-48 HRC w celu poprawy właściwości mechanicznych materiału.

4. Etap obróbki powierzchni:Po chromowaniu/azotowaniu jest on dokładnie polerowany, aby zapewnić, że chropowatość powierzchni Ra nie będzie większa niż 0,8 μm.

5. Etap montażu i debugowania:Formowanie próbne przeprowadza się w celu optymalizacji parametrów procesu i ostatecznie wytworzenia kwalifikowanych produktów.





IV. Analiza głównych zalet aplikacji

Ten typ formy ma wiele zalet w zastosowaniu i może skutecznie wspierać produkty z paneli ściennych, aby osiągnąć wysoką-wydajność:



1. Wysoka wydajność produkcji:Jedno-jednorazowe prasowanie i formowanie formy w połączeniu z konstrukcją z wieloma-gniazdami i zautomatyzowanym systemem umożliwia produkcję-na dużą skalę, przy wydajności zwiększonej o ponad 50% w porównaniu z tradycyjnymi procesami;

2. Doskonała jakość produktu:Panele ścienne charakteryzują się dobrą spójnością wymiarową i gładką powierzchnią, co pozwala na bezpośrednie odwzorowanie różnych efektów dekoracyjnych, takich jak słoje marmuru i drewna.

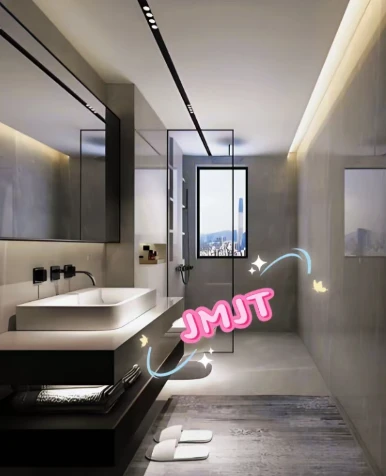

3. Dobra zdolność adaptacji do środowiska:Wyprodukowane panele ścienne są-odporne na wilgoć i pleśń,-odporne na bakterie i korozję-, dzięki czemu idealnie nadają się do wilgotnych łazienek.

4. Niski koszt kompleksowy:Forma ma długą żywotność (forma ze stali H13 większa lub równa 100 000 razy formowania), wysoki stopień wykorzystania materiału, a zautomatyzowana produkcja może zmniejszyć nakład pracy.





V. Perspektywa Inteligentnego Rozwoju

Wraz z rozwojem inteligentnej technologii produkcji formy paneli ściennych SMC ewoluują w kierunku inteligentnej integracji, wysokiej wydajności i oszczędności energii oraz współpracy cyfrowej.



1. Inteligentna aktualizacja kontroli temperatury:Wykorzystanie wielopunktowego-monitorowania temperatury i systemu dynamicznej regulacji w celu zwiększenia przepustowości produktów.

2. Projekt cyfrowy:Wprowadzenie technologii cyfrowych bliźniaków skracającej cykl rozwoju formy o ponad 30%.

3. Renowacja-energooszczędna:Dzięki zastosowaniu wydrukowanych w 3D konforemnych kanałów chłodzących wydajność chłodzenia wzrosła o 40%.

4. Dostosowanie segmentacji sceny:Opracuj zintegrowane formy do formowania, aby rozszerzyć zastosowania w niszowych dziedzinach, takich jak-wysokiej klasy armatura łazienkowa i armatura łazienkowa dla służby zdrowia.

5. Współpraca w ramach ekosystemu przemysłowego:Zbuduj system współpracy obejmujący cały łańcuch przemysłowy i promuj standaryzację i modularyzację form.





Podsumowując, formy do paneli ściennych SMC, jako podstawowe wyposażenie zintegrowanego przemysłu łazienkowego, bezpośrednio napędzają rozwój branży poprzez ulepszenia technologiczne i iteracje. W przyszłości, dzięki głębokiej integracji inteligentnych technologii, osiągną kompleksowe przełomy w wydajności, precyzji i oszczędzaniu energii, zapewniając podstawowe wsparcie dla lekkiej i zintegrowanej transformacji branży łazienkowej.
