Forma wtryskowa do skrzynki obrotowej

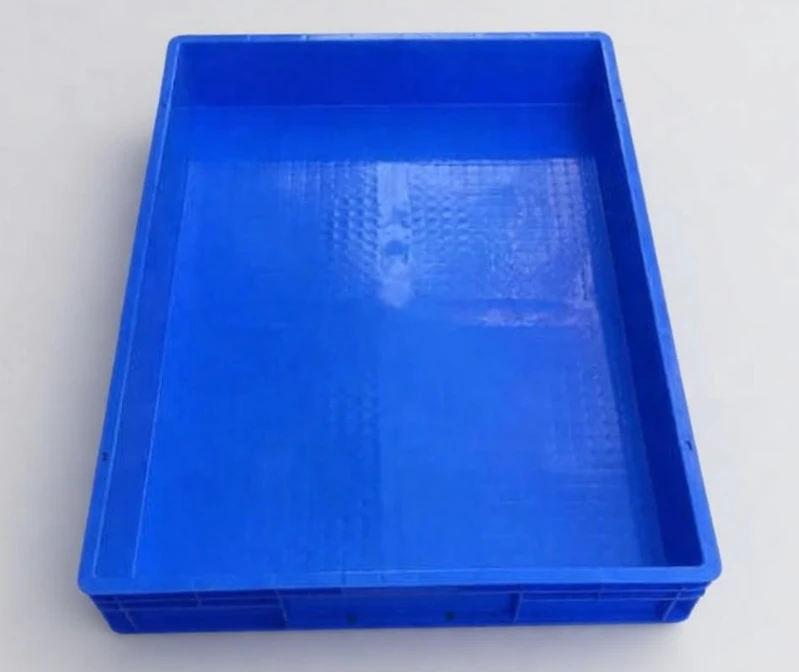

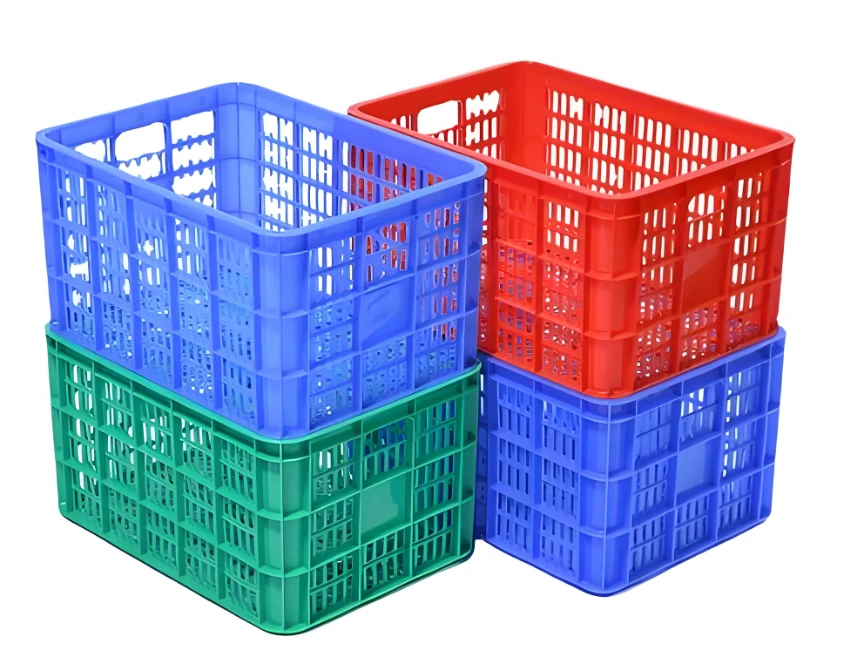

TheTurnover Box to element skorupy o dużych, głębokich-wgłębieniach i cienkich ściankach. Głównymi surowcami są: PP i HDPE. Cechy produktu: duża płaska powierzchnia, gęsto rozmieszczone żebra wzmacniające, uchwyt/zatrzask do układania w stosy, podatność na wypaczenia, a miejsca żebra są wyjątkowo podatne na zatrzymywanie powietrza. Podstawowe formy form to przeważnie pojedyncze gniazda i-czterostronny rdzeń suwakowy-ciągnący.



I. Schemat ogólnej struktury głównej formy



1. Schemat rozstania

Powierzchnia podziału jest ustawiona na maksymalnym konturze górnego otworu korpusu skrzyni;

· Uchwyty ścian bocznych i zaciski ograniczające układanie w korpusie skrzynki →-Czterostronne ciągnięcie rdzenia suwaka(najczęściej używanym typem jest stały suwak formy)

· Odwrócona konstrukcja wewnątrz skrzyni (wewnętrzna szczelina) → Mechanizm pochylonego dachu



2. Dwie trasy-napędu ciągnącego rdzeń

1) Pochylony suwak słupka prowadzącego:Niski koszt, powszechnie stosowany w przypadku małych i średnich-pudełek; podatne na zużycie podczas-szybkiej produkcji, z ograniczoną-siłą uciągu rdzenia

2) Suwak-napędzany czterema-cylindrami:Preferowany do dużych-skrzynek obrotowych, stabilny-ciąg rdzenia, kontrolowany skok, odpowiedni do zautomatyzowanych linii produkcyjnych; slider musi mieć wewnątrz niezależny układ wody chłodzącej



3. System wyrzutowy (najważniejszy punkt, zapobiegający powstawaniu białych śladów na górnym i dolnym zagłębieniu)

Trzy dojrzałe rozwiązania:

1. Wyrzucanie płyty dociskowej (płyty górnej) [Preferowane]:Jednolita siła, duża płaska powierzchnia jest mniej podatna na uszkodzenie; nadaje się do standardowych skrzynek logistycznych

2. Wyrzucanie kombinacji płytki dociskowej i sworznia:增设 kołki na skrzyżowaniu żeber, uwzględniając zarówno ościeżnicę jak i dolne żebra wzmacniające

3. Wtórna struktura wyrzutowa:W przypadku pudełek-o dużej-głębokości i produktów o małym nachyleniu przy wyjmowaniu z formy, najpierw-wyjęcie z formy, a następnie całkowite wyrzucenie, aby uniknąć uszkodzenia korpusu pudełka

Punkty konstrukcyjne: Kołki unikają wyglądu powierzchni; symetrycznie ułożone; rezerwowe powietrze-pchające dodatkowy wyrzut w celu zmniejszenia przyczepności próżniowej formy.





II. System nalewania (porównanie otworów nalewających)



schemat	odpowiednia scena	względne zasługi
Dolna klapa boczna-w kształcie wentylatora (zimny kanał)	Standardowe pudełka wysyłkowe, przy ograniczonym budżecie	Stop jest wypełniany równomiernie, co zmniejsza skurcz dna; wymagane jest ręczne docięcie bramy, co skutkuje marnowaniem części uchwytowej produktu.
Brama wpuszczana w boczną-ścianę	Wysokie wymagania dotyczące wyglądu i zautomatyzowane linie produkcyjne	Automatyczne zatrzymanie odlewania, brak śladów dyszy odlewniczej; nie nadaje się do bardzo dużych pudełek; proces jest długi i podatny na niedobory materiałowe.
Wtrysk wielopunktowy z gorącym kanałem- (typ zaworu iglicowego)	Duże skrzynki obrotowe, wysoka wydajność, dążenie do krótkiego cyklu	Wyważone wypełnienie, osłabione ślady przetopienia, brak uchwytu; koszt formy wzrósł.



Kluczowe przypomnienie: w przypadku dużych komponentów należy przeprowadzić analizę przepływu w formie, aby przewidzieć lokalizację śladów spoin i obszarów podatnych na wychwytywanie gazu. Spróbuj umieścić znaki spoin w obszarach-nienośnych- i-niewidocznych.





III. Układ chłodzenia (określanie wypaczenia i cyklu formowania)



Największy problem Turnoverboxa: nierówne chłodzenie → wygięcie dna i deformacja czterech boków.

1. Ruchomy model podstawowy:użycie-płyty blokującej/rozpylającej-drogi wodnej, co pozwala uzyskać pełne chłodzenie wewnątrz głębokiej jamy;

2. Naprawiono wnękę modelu,-suwaki czterostronne:każdy ma niezależny obieg chłodzenia, kontrola temperatury jest oparta na-strefie;

3. Droga wodna znajduje się 20-30 mm od powierzchni wnęki, a drogi wodne są gęstsze w narożnikach i obszarach żeber;

4. Różnica temperatur pomiędzy wodą wlotową i wylotową powinna być mniejsza lub równa 5 stopni; w idealnych warunkach cykl formowania można skrócić o 20% - 30%.





IV. Układ wydechowy (rozwiązania częstych usterekObrótskrzynka)



Typowy problem: Nagromadzenie gazu na końcu żeber wzmacniających → Wypalone krawędzie, pęcherze, słaba siła wiązania

1. Otwórz szczeliny wentylacyjne wokół powierzchni podziału, w rogach i w miejscach śladów spoin: głębokość 0.02 - 0.05mm, szerokość 6 - 15mm;

2. Użyj wkładek, aby uszczelnić odpowietrzniki na końcach wszystkich żeber wzmacniających i martwych narożnikach zatrzasku-w częściach (0.015 - 0.025mm);

3. Zarezerwować szczeliny wentylacyjne na powierzchni współpracującej bloku ślizgowego i nachylonej górnej powierzchni prowadzącej; w przypadku obszarów o dużym nagromadzeniu-gazu można zastosować stal oddychającą.





V. Dobór materiałów na formy (PP/HDPE bez korozji, ze szczególnym uwzględnieniem odporności na zużycie)



1. Typ ekonomiczny (w ciągu 100 000 cykli formowania)Gniazdo formy/rdzeń: P20 / 1.2311 (HRC28-32); Podstawa formy S50C

2. Ogólny model produkcji masowej (głównie zalecany)Wnęka / rdzeń formy: 718H / 1.2738 (HRC33-38), z dobrą wydajnością polerowania i trawienia, żywotność jest o 40% wyższa niż w przypadku P20, a najczęściej stosowana jest forma pudełkowa HuangyanTurnover

3. Bardzo-długoterminowa-produkcja masowa,z niewielkim wypełnieniem włóknem szklanym Wnęka formy poddawana jest azotowaniu; blok ślizgowy odporny na zużycie- wykonany jest ze stopu miedzi/twardego stopu;

Skrzynia obrotowa-do żywności, jeśli wymagane jest zapobieganie rdzy, można wybrać S136H, koszt znacznie wzrośnie, a zwykłe skrzynki logistyczne na ogół nie są używane
