Przewodnik po wyborze matryc do formowania tłocznego SMC

Podstawowa konkurencyjnośćSMC (masa do formowania arkuszy) Formowanie tłoczne polega na naukowym doborze form, który bezpośrednio wpływa na jakość produktu, wydajność produkcji i całkowity koszt. W artykule tym uporządkowano praktyczną logikę wyboru na podstawie trzech kluczowych wymiarów: materiału, struktury i precyzji, w połączeniu ze scenariuszami zastosowań i zasadami bilansu kosztów, aby zapewnić odniesienia techniczne dla praktyków z branży.https://www.jiutaimould.net/

I. Wybór materiału: podstawowe założenie dopasowania trwałości i kosztów

Materiał form tłocznych musi spełniać warunki pracy formowania SMC w temperaturze 130-160 stopni i wysokim ciśnieniu 5-15 MPa. Podstawowymi kwestiami są partia produkcyjna, charakterystyka produktu i środowisko pracy. Spośród powszechnie stosowanych materiałów preferowanym wyborem w przypadku-produkcji na dużą skalę jest stal stopowa. Wśród nich wstępnie hartowana stal na formy do tworzyw sztucznych P20, po wstępnej obróbce hartowniczej, ma twardość HRC28-32, nie wymaga późniejszego hartowania i charakteryzuje się dużą wygodą obróbki. Jego żywotność wynosi około 500 000 do 800 000 czasów formowania i szczególnie nadaje się do scenariuszy o rocznej zdolności produkcyjnej ponad 500 000 sztuk, takich jak obudowy akumulatorów samochodowych i części konstrukcyjne podwozia. Stal matrycowa do pracy na gorąco H13 wymaga hartowania + odpuszczania, o twardości HRC42-45 i ma lepszą odporność na zmęczenie cieplne.



Można go stosować do-wytrzymałych produktów SMC o temperaturze formowania 150–160 stopni (takich jak gniazda połączeń łopat turbin wiatrowych), których żywotność przekracza 1 milion czasów formowania. Jednak koszt zakupu materiału jest o 30% -40% wyższy niż w przypadku P20, a cykl przetwarzania wydłuża się o 20-30 dni. Stal nierdzewna to głównie stal nierdzewna 304, o zawartości chromu większej lub równej 18% i neutralnym czasie odporności na korozję w mgle solnej wynoszącym ponad 200 godzin. Nadaje się do produktów używanych przez długi czas w wilgotnym środowisku, takich jak wsporniki głowicy prysznicowej w łazience i osłony filtrów urządzeń do uzdatniania wody. Jego twardość wynosi około HRC18-22, a po azotowaniu można ją zwiększyć do około HRC30, a żywotność wydłuża się do 300 000 do 400 000 czasów formowania. Koszt wynosi około 60% -70% stali stopowej P20.



Stopy aluminium obejmują głównie 6061-T6 i 7075-T6. Wśród nich 6061-T6 ma wytrzymałość na rozciąganie większą lub równą 380 MPa i przewodność cieplną 167 W/(m·K), czyli ponad czterokrotnie większą niż czysta stal. Charakteryzuje się również lepszą równomiernością temperatury formy podczas formowania, co pozwala na skrócenie czasu utwardzania na cykl formy o 10%-15% (np. z 3 minut do 2,5 minuty). Jednakże ma stosunkowo słabą odporność na zużycie, przy wielkości zużycia wynoszącej 0,02-0,03 mm na 10 000 cykli formowania na nieobrobionej powierzchni, a żywotność wynosi jedynie 50 000 do 80 000 cykli formowania. Nadaje się do produkcji średnio- i małoseryjnej (roczna wydajność od 10 000 do 100 000 sztuk) lub scenariuszy próbnych form do obudowy urządzeń elektrycznych i pokryw dekoracyjnych. Początkowy koszt inwestycji formy jest o 60–70% niższy niż w przypadku stali stopowej. 7075-T6 ma wyższą wytrzymałość (wytrzymałość na rozciąganie większą lub równą 570 MPa) i żywotność od 80 000 do 100 000 cykli formowania, ale jest trudniejsza w obróbce i kosztuje o 20–30% więcej niż 6061-T6. Nadaje się do małych partii, części o wysokiej precyzji i średniej wielkości. Obróbka powierzchni musi być precyzyjnie dopasowana do wymagań: polerowanie lustrzane powinno osiągnąć efekt lustrzany Ra0,012-0,025 μm, odpowiedni do wymagań powierzchni na poziomie A, takich jak zewnętrzne panele samochodowe, i wymaga 8-10 procesów, w tym szlifowania zgrubnego, szlifowania dokładnego i polerowania; obróbka niklowaniem powinna kontrolować grubość powłoki w zakresie 0,01-0,02 mm, aby zwiększyć odporność na korozję 5-8 razy; po honowaniu chropowatość powierzchni powinna osiągnąć Ra0,2-0,8 μm, a płaskość powinna być mniejsza lub równa 0,01 mm/m, odpowiednia dla elementów konstrukcyjnych wymagających uszczelnienia pod wysokim ciśnieniem, takich jak bloki zaworów hydraulicznych.





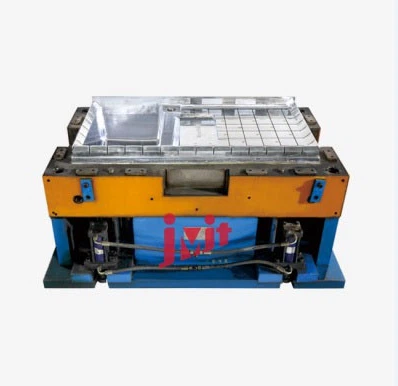

II. Wybór konstrukcyjny: kluczowy projekt dla procesu i wydajności

Projekt konstrukcyjny formy wtryskowej powinien skupiać się na powierzchni podziału, liczbie gniazd i układzie pomocniczym, przy czym rdzeniem powinno być dostosowanie się do struktury produktu i rytmu produkcji.



Wybór powierzchni podziału jest ściśle zgodny z trzema głównymi zasadami: „mniejszą retencją materiału matrycy, łatwością wyjmowania z formy i redukcją wypływu”: pionowe powierzchnie podziału (gdzie powierzchnia zamykająca formę jest równoległa do osi formy) są odpowiednie dla produktów z gwintami wewnętrznymi i występami promieniowymi (takimi jak złącza rurowe i obudowy zaworów), z dokładnością wymiarów promieniowych kontrolowaną w zakresie ±0,05 mm i wymagają użycia mechanizmów ciągnących rdzeń, z-wyciąganiem rdzenia błąd skoku Mniejszy lub równy 0,03 mm; poziome powierzchnie podziału (gdzie powierzchnia zamykająca formy jest prostopadła do osi formy) mają niższe wymagania dotyczące dokładności przetwarzania (płaskość mniejsza lub równa 0,02 mm/m) i nadają się do płaskich elementów (takich jak szalunki budowlane i górne płyty kontenerów), co może zmniejszyć złożone mechanizmy, takie jak ciągnięcie-rdzenia i obniżyć koszty produkcji form o 30% do 40%.



Następnie liczbę gniazd należy określić poprzez-trójwymiarową ocenę „tonażu sprzętu - wydajności produkcji - kalkulacji kosztów”: pojedyncza-forma wymaga małej siły zwarcia (na przykład produkt o wymiarach 100 × 50 mm wymaga maszyny o masie 100-150 ton), a czas debugowania wynosi tylko 2-3 dni. Nadaje się do niestandardowych produktów o rocznej zdolności produkcyjnej mniejszej lub równej 50 000 sztuk (takich jak specjalne części mechaniczne); forma dwukomorowa musi być dopasowana do maszyny o masie 200-300 ton, co zwiększa wydajność produkcyjną o 80%-90% (produkcja w ciągu jednej zmiany wzrasta z 500 sztuk do 900-950 sztuk) i jest odpowiednia dla scenariuszy o rocznej zdolności produkcyjnej 100 000-300 000 sztuk, np. paneli wewnętrznych w samochodach; forma czterogniazdowa wymaga wielkogabarytowej maszyny do formowania tłocznego o masie 400–630 ton, odpowiedniej do standardowych produktów o rocznej zdolności produkcyjnej większej lub równej 500 000 sztuk (takich jak puszki elektryczne), ale koszt wytworzenia formy jest 2-2,5 razy wyższy niż w przypadku formy jednogniazdowej. System pomocniczy jest kluczem do zapewnienia jakości formowania i wydajności produkcji i musi być precyzyjnie skonfigurowany zgodnie z charakterystyką produktu.



Układ wydechowy:W przypadku skomplikowanych części konstrukcyjnych (takich jak pokrywy końcowe silnika z głębokimi wgłębieniami i wąskimi szczelinami) należy zaprojektować podciśnieniowy układ wydechowy o kontrolowanym stopniu podciśnienia w zakresie od -0,08 do -0,09 MPa, co może zmniejszyć wskaźnik defektów otworkowych z 15% do 20% do poniżej 3%; w przypadku prostych części płaskich można zastosować naturalne rowki odpowietrzające o szerokości od 2 do 3 mm i głębokości od 0,03 do 0,05 mm, aby zapobiec przelewaniu się, zapewniając jednocześnie efekt odpowietrzenia.



Układ chłodzenia:W przypadku produktów o grubych-ścianach (takich jak płyty zbiorników na wodę o grubości 25-50 mm i obudowy akumulatorów) należy zaprojektować spiralne kanały chłodzące o średnicy kanału 8–12 mm i odległości 15–20 mm od ścianki gniazda formy. Temperatura wody chłodzącej powinna być kontrolowana na poziomie 50-60 stopni, co pozwala utrzymać różnicę temperatur pomiędzy wnętrzem i zewnętrzem produktu w granicach 5 stopni, poprawić równomierność utwardzania o 40% oraz zapobiec skurczowi i pękaniu. W przypadku produktów cienkościennych (mniejszych lub równych 5 mm) wystarczą proste kanały chłodzące w rozstawie 30-40 mm.



Zautomatyzowany sprzęt pomocniczy:Zautomatyzowana linia produkcyjna musi być zintegrowana z hydraulicznym urządzeniem wyrzucającym (prędkość wyrzutu 50-100 mm/s, siła wyrzutu 10-50 kN) i pneumatycznym mechanizmem czyszczenia odpadów oraz współpracować z przenośnikiem taśmowym, aby zapewnić w pełni automatyczny załadunek i rozładunek. Koszt pracy na jedną zmianę został obniżony z 3000 juanów do mniej niż 800 juanów, a wydajność produkcji wzrosła o 20–30%. Półautomatyczne linie produkcyjne można wyposażyć w proste mechaniczne urządzenia wyrzucające, aby zmniejszyć początkowe inwestycje w sprzęt.





III. Precyzyjny wybór: podstawowa skala równoważąca wydajność i koszty

Precyzyjny dobór musi jasno definiować trzy podstawowe wskaźniki: „wymiary krytyczne - tolerancje kształtu i położenia - jakość powierzchni” i ustawiać je w różny sposób w zależności od zastosowania produktu.



1. Tolerancja wymiarowa:Wymiary rdzenia wnęki formy (takie jak średnica otworu montażowego i rozmiar występu pozycjonującego) powinny być kontrolowane z dokładnością klasy IT5-IT7 (zakres tolerancji 0-0,1 mm), odpowiednią dla produktów o wysokich wymaganiach montażowych, takich jak otwory połączeniowe w podwoziach samochodów i precyzyjne obudowy przyrządów; Wymiary zewnętrzne inne niż podstawowe mogą przyjmować dokładność klasy IT8-IT10 (zakres tolerancji ± 0,5–± 1,5 mm), na przykład w przypadku paneli dekoracyjnych i zwykłych pudeł do przechowywania.



2. Tolerancja geometryczna:W przypadku produktów o wysokich wymaganiach dotyczących płaskości (takich jak panele stołów roboczych obrabiarek) należy kontrolować płaskość w zakresie 0,02 mm/m i zastosować obróbkę szlifowaną; w przypadku produktów rurowych wymagających dużej współosiowości (takich jak rurociągi naftowe) współosiowość powinna być kontrolowana w zakresie φ0,05 mm, a podczas przetwarzania należy stosować frezowanie synchroniczne z podwójną-osią.



3. Chropowatość powierzchni:W przypadku powierzchni klasy A, takich jak zewnętrzne części samochodów i panele sprzętu gospodarstwa domowego, chropowatość powierzchni powinna mieścić się w granicach Ra0,012-0,025 μm, a stosowany jest proces polerowania pastą diamentową; w przypadku powierzchni klasy B-, takich jak wewnętrzne części samochodów i obudowy urządzeń elektrycznych, chropowatość powierzchni powinna mieścić się w granicach Ra0,2–0,8 μm i stosuje się proces polerowania ściernicą, a następnie polerowanie ściernicą płócienną; w przypadku elementów nośnych konstrukcji (takich jak wsporniki i elementy łączące) wystarczająca jest chropowatość powierzchni Ra3,2-6,3μm i można je stosować bezpośrednio po frezowaniu.



4. Dopasowanie technologii przetwarzania:Formy do tłoczenia o wysokiej-precyzyjności muszą być przetwarzane w pięcioosiowych-centrach obróbkowych (z dokładnością pozycjonowania ±0,005 mm i dokładnością powtarzania pozycjonowania ±0,003 mm) i poddawane pełnej kontroli wymiarowej za pomocą-3-wymiarowego sprzętu kontrolnego (z dokładnością kontroli ±0,002 mm). Koszt jest od 40% do 60% wyższy niż w przypadku zwykłych form, ale wskaźnik złomowania można zmniejszyć z 8% do 10% do 1% do 2%, dzięki czemu nadają się one do produktów o wysokiej-wartości-dodanej (takich jak lekkie komponenty do skorup sprzętu lotniczego i medycznego).





IV.Logika wyboru: kompleksowe ramy podejmowania-decyzji zorientowane na scenariusze

Wybór naukowy powinien przebiegać zgodnie z czteroetapowym-procesem „definiowania popytu - dopasowania rozwiązania - kalkulacji kosztów - weryfikacji i optymalizacji”, aby osiągnąć najlepsze korzyści w całym cyklu życia.



Pierwszy krokpolega na zdefiniowaniu wymagań: wyjaśnienie podstawowych parametrów - partii produkcyjnej (roczna wydajność mniejsza niż 50 000 sztuk to mała partia, 50000 - 500 000 sztuk to średnia partia, a ponad 500 000 sztuk to duża partia), charakterystyki produktu (specyfikacje wymiarowe, grubość ścianki, stopień powierzchni, środowisko pracy) i warunki wyposażenia (tonaż istniejącego sprzętu formierskiego, stopień automatyzacji).



Drugi krok,dopasowywanie rozwiązań: Materiały do ​​kotwienia i gniazda w partiach - w przypadku małych partii (roczna wydajność mniejsza lub równa 50 000 sztuk), wybierz formy jednokomorowe ze stopu aluminium 6061-T6-; w przypadku średnich partii (50000 - 500000 sztuk) wybierz formy z podwójną-komorą ze stali stopowej P20; w przypadku dużych partii (większych lub równych 500 000 sztuk) wybierz formy czterogniazdowe ze stali stopowej H13. Rafinacja zgodnie z charakterystyką produktu - w przypadku-warunków wysokotemperaturowych (takich jak części peryferyjne silnika), wybierz stal stopową H13 + azotowanie; w środowiskach wilgotnych wybierz stal nierdzewną 304 + niklowanie; w przypadku-precyzyjnych części montażowych wybierz obróbkę pięcioosiową + polerowanie lustrzane.



Krok 3,Kalkulacja kosztów: Biorąc za przykład panele wewnętrzne samochodów o rocznej zdolności produkcyjnej 300 000 sztuk (wymiary: 300 × 200 × 5 mm), w przypadku schematu pierwszego forma z podwójną-komorą ze stali stopowej P20 (koszt: 250 000 juanów, żywotność: 600 000 cykli formowania) koszt jednego cyklu formy wynosi 0,42 juana, a roczny koszt alokacji form wynosi 125 000 juanów; w przypadku schematu drugiego, jednogniazdowej formy ze stopu aluminium 6061-T6 (koszt: 80 000 juanów, żywotność: 60 000 cykli formowania), co roku należy wymieniać pięć zestawów form, co daje całkowity koszt formy wynoszący 400 000 juanów, czyli znacznie więcej niż w schemacie pierwszym.



Czwarty krokpolega na weryfikacji i optymalizacji: przeprowadzeniu próby formy w małej partii (od 50 do 100 sztuk) w celu sprawdzenia dokładności wymiarowej i jakości powierzchni. Na podstawie wyników próbnych form dostosuj szczegóły, takie jak układ kanałów chłodzących i rozmiar szczelin wentylacyjnych.



V. Wniosek

Wybór form do formowania tłocznego SMC powinien opierać się na-logice zamkniętej pętli „wprowadzania popytu - trójwymiarowego-dopasowania - optymalizacji kosztów - próbnej weryfikacji formy”. Podstawą jest uchwycenie trzech kluczowych punktów: Po pierwsze, materiał jest silnie powiązany z wielkością partii. Unikanie marnowania kosztów spowodowanego stosowaniem stali stopowej w małych partiach lub zwiększaniem częstotliwości wymiany form poprzez stosowanie stopu aluminium w dużych partiach. Po drugie, konstrukcja powinna być dostosowana do produktu. Skomplikowane części muszą być wyposażone w wyciąg próżniowy i chłodzenie spiralne, natomiast proste części powinny upraszczać mechanizm w celu kontroli kosztów. Po trzecie, precyzja powinna odpowiadać wartości. Produkty o wysokiej-wartości dodanej-warto inwestować w pięcio-obrobione osiowo-precyzyjne formy. Jednocześnie należy unikać typowych zagrożeń: zaniedbanie środowiska pracy prowadzi do przedwczesnej korozji formy (np. użycie zwykłej stali stopowej w wilgotnym środowisku), liczba gniazd nie jest dostosowana do sprzętu, co skutkuje niewystarczającą siłą zwarcia (np. forma czterokomorowa z maszyną-o małym tonażu), a produkcja masowa bez próbnej weryfikacji formy prowadzi do złomowania partii. Dzięki naukowej selekcji żywotność formy można zwiększyć o 30% do 50%, wskaźnik złomu można zmniejszyć o 10% do 15%, a kompleksowe koszty produkcji można zmniejszyć o ponad 20%, zapewniając solidną gwarancję rdzenia dla produkcji produktów SMC.
